Система оперативно-технологической и поисковой громкоговорящей связи предприятий генерации электроэнергии

В рамках данного проекта решается задача организации эффективной внутриобъектовой оперативно-диспетчерской, двусторонней громкоговорящей связи на предприятиях генерации электроэнергии. Условия эксплуатации оборудования отличаются высоким уровнем технологического шума на отдельных участках, большим количеством источников мощных электромагнитных помех, наличием взрывоопасных зон.

Задачи проекта:

  • реализация оперативно-диспетчерской, двусторонней громкоговорящей связи со всеми технологическими участками;
  • реализация поисковой громкоговорящей связи на технологических участках и территории станции.

Принципы организации и функционирования решения

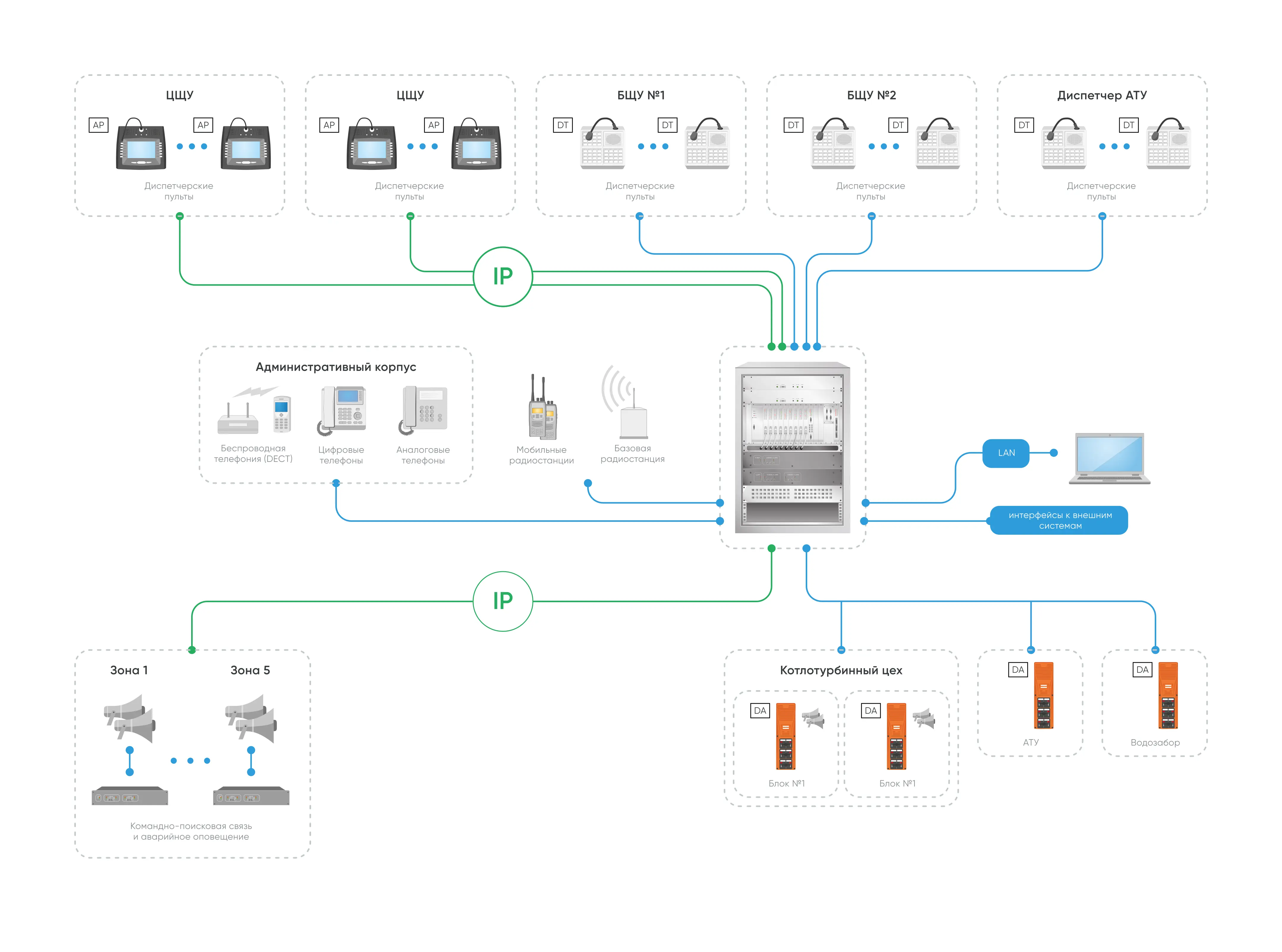

В качестве технического решения Заказчику предлагается система оперативно-технологической громкоговорящей связи «GIT-Comm». Основой системы является центральная коммуникационная платформа (централь), к которой подключаются различные абонентские устройства.

На базе данной системы можно решить сразу несколько задач по организации связи и оповещения энергообъекта:

  • оперативно-диспетчерская связь (ОДС, ГГС) – организация современной отказоустойчивой системы громкоговорящей двусторонней связи между диспетчерами и исполнителями технологических процессов;
  • система громкого оповещения, командно-поисковая связь (КПС) - технологическое громкоговорящее оповещение здания АБК, машинного зала и территории энергетического объекта, оповещение о пожаре и чрезвычайной ситуации

Данное оборудование разрабатывалось с учетом специфики применения в энергетической отрасли. Высокий уровень качества и надежности оборудования подтвержден длительным опытом положительной эксплуатации на крупнейших предприятиях отрасли, среди которых подразделения ООО «Газпром энергохолдинг», ПАО «Интер РАО», ПАО «Россети», ПАО «РусГидро», филиалы АО «Концерн Росэнергоатом» и другие. Оборудование сертифицировано в соответствии с отраслевыми требованиями к системам двусторонней громкоговорящей связи блочных и технологических щитов электростанций и имеет соответствующее экспертное заключение.

Централь системы монтируется в ЛАЗе СДТУ или технологической зоне аппаратной КИП (помещение операторной) и конструктивно представляет собой телекоммуникационный шкаф с классом защиты IP55 и терморегуляцией. Все блоки коммуникационной платформы имеют светодиодную индикацию штатного и аварийного режимов работы. В шкаф также устанавливается источник питания с резервным выпрямителем и комплектом АКБ для обеспечения бесперебойной работы. Система обеспечивает организацию двусторонней связи между операторами диспетчерских пультов и промышленных переговорных устройств, а также громкое оповещение в соответствии с выбранными зонами.

Диспетчерские пульты типа R DT устанавливаются в помещениях начальника смены станции и начальника смены электрического цеха (ЦЩУ), старших машинистов блоков (БЩУ), диспетчера автотранспортного участка (АТУ), начальника смены топливно-транспортного цеха (ТТЦ). Пульт имеет настольное исполнение, шумокомпенсирующий микрофон на гибком антивандальном кронштейне. Клавиатура пульта может быть расширена до 112 клавиш. Клавиши могут быть запрограммированы для персонального вызова, вызова группы абонентов, оповещения по зонам и общего оповещения, а также активации различных системных функций.

Всепогодные переговорные устройства типа R DA устанавливаются на блоках машинного зала станции (КТЦ), автотранспортном участке, территории водозабора, ОРУ и в пожарной части (дополнительно: транспортеры подачи топлива, вагоноопрокидыватели — для ГРЭС, применяющих в качестве топлива уголь и торф). В устройства R DA встроены динамический шумокомпенсирующий микрофон с узкой диаграммой направленности и громкоговоритель мощностью 15 Вт. Конструктивно устройства R DA защищены от химической коррозии, имеют антивандальное исполнение, высокую степень пылевлагозащиты, широкий температурный диапазон работы. Кроме того, в переговорное устройство может быть дополнительно встроен усилитель 25 Вт для подключения внешнего громкоговорителя. На взрывоопасных участках применяются взрывозащищенные устройства серии R DX с аналогичными функциональными характеристиками.

Для организации громкого оповещения применяются громкоговорители различной мощности и исполнения. В технологических зонах устанавливаются всепогодные (при необходимости взрывозащищенные) громкоговорители рупорного типа. Конструктивно оповещатели имеют класс защиты IP66, защищены от металлической и угольной пыли, расширенный диапазон рабочих температур.

К системе может быть подключена базовая радиостанция для организации связи с беспроводными абонентами (мобильные и носимые радиостанции). Также возможна интеграция с УАТС, установленной на предприятии, что дает возможность телефонным абонентам осуществлять громкое оповещение, а также устанавливать двустороннюю связь с операторами пультов ГГС.

Расширение проекта

В рамках данного проекта возможно расширение системы до 192 цифровых абонентов путем простого добавления интерфейсных модулей для подключения оконечных устройств. Расширение производится без дополнительного проектирования на основе унифицированного оборудования.
